Тактильная плитка, ГОСТ 17608-91
|
№ п/п |
Наименование
изделия |
Вид
изделия |
Размер
изделия, мм |
Вес
изделия, кг |
Кол-во
изделий в 1 м2 |
Стоимость 1 м2 |

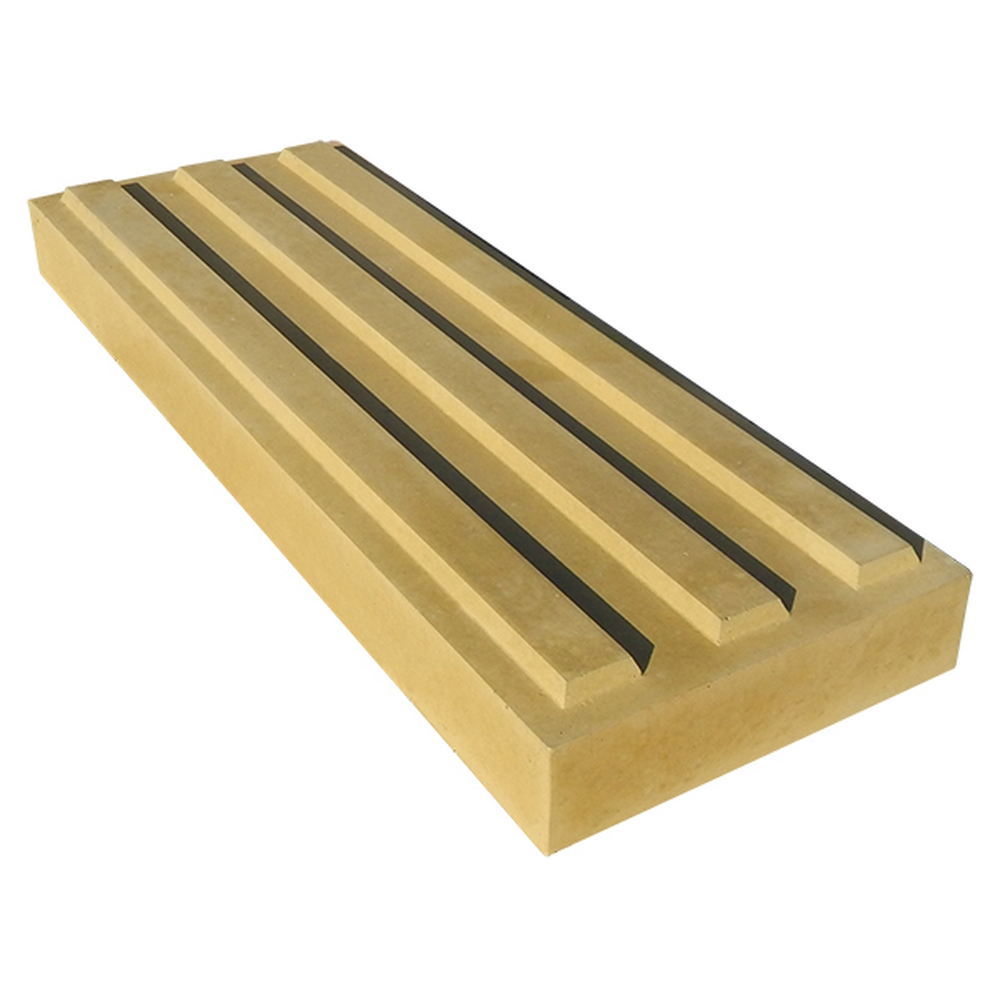

| 1 | Бетонная шуц-линия — одноэлементная тактильная полоса с плоской вершиной | 630х100х50 | 1 | 420 | ||
| 2 | Тактильная плитка «Диагональный риф» |  |
300х300х45 | 12 | 11,11 | 1520 |
| 500х500х50 | 30 | 4 | 1700 | |||
| 3 | Тактильная плитка «Продольный риф» |  |
300х300х45 | 12 | 11,11 | 1520 |
| 500х500х50 | 30 | 4 | 1700 | |||
| 4 | Тактильная плитка «Конусообразный риф» |  |
300х300х45 | 12 | 11,11 | 1520 |
| 500х500х50 | 30 | 4 | 1700 | |||
| 5 | Тактильная плитка «Квадратный риф» |  |
300х300х45 | 12 | 11,11 | 1520 |
| 500х500х50 | 30 | 4 | 1700 |
Как это работает? По форме выпуклостей на поверхности слабовидящий человек получает необходимую информацию о рекомендованных на данном участке направлениях безопасного передвижения или препятствиях на пути его следования. По аналогии с алфавитом, разработанным специально для слепых, тактильные покрытия часто называют «плитками Брайля».
Социальные функции выполняет специальный тактильный указатель — шуц-линия. Ширина её по ГОСТ 2018 — 100 мм, над поверхностью выступает на 5 миллиметров. Применяется для укладки на железнодорожных и платформах метро. Этот бетонный тактильный элемент считается предупреждающим. Он обозначает слабовидящему человеку, что шуц-линию нельзя пересекать до момента приглашения к посадке в транспорт. Передвигаться вдоль него нужно с особой осторожностью. Укладка шуц-линии проходит на расстоянии в 750 мм от края железнодорожной платформы и в 1200 мм от края платформы в метрополитене.
На заметку! В местах, где часто производят механическую уборку снега, целесообразнее устанавливать направляющие ТУПП (тактильные указатели на пешеходной поверхности) с синусоидальным профилем, так как они имеют большую прочность наружной поверхности.
ПРЕИМУЩЕСТВА ТАКТИЛЬНОЙ ТРОТУАРНОЙ ПЛИТКИ.
Тактильная тротуарная плитка имеет ряд преимуществ, рассмотрим их:
- доступная цена;
- укладка тактильной тротуарной плитки не отличается особой сложностью;
- имеет долгий срок эксплуатации;
- прочная;
- в процессе использования не выделяет никаких вредных веществ;
- водонепроницаемость.
Существует несколько видов рифления тактильной плитки:
- диагональное (поворот, рекомендуемое направление);
- конусообразное (предупреждает об опасности в виде лестницы);
- продольное (направление движения);
- квадратное (говорит о приближении препятствия, к примеру, светофора).
В заключении можно сказать, что тактильная плитка — это настоящее «спасение» для инвалидов по зрению, которые теперь могут спокойно гулять по улицам!
